玩具個護行業擰螺絲機

多軸鎖螺絲機玩具鎖付-8軸轉臺式

日期：2014/7/16 10:29:02　閱讀：2219

電子玩具自動鎖螺絲生產線
    玩具行業勞動力較密集，其在實現自動化生產的過程中比其他電子電器行業難度要大，電子玩具行業由于產品樣式繁多，更新?lián)Q代較快，市場競爭激烈，玩具主要生產工序集中在產品組裝及包裝過程中，尤其是螺絲鎖付工作，屬高度重復作業，同時也需要大量的員工來作業，占用大量生產工時及勞動力，是最需要實現自動化生產的行業，而結合投入成本考慮，若單款產品產量較小，實現自動化生產的可行性并不強。

馳速CS-DZ8型可調式自動鎖螺絲機
    面對玩具行業的困惑，可采用馳速多軸可調式自動鎖螺絲機，即軸的數量和位置可根據產品螺絲孔位置來自行調節，如下圖產品：

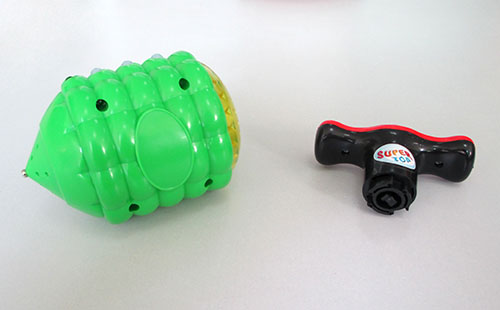

   玩具自動鎖螺絲機

     一款電子陀螺，分2部分構成，陀螺上共4顆螺絲需要緊固，手柄上2顆螺絲，陀螺上螺絲鎖付工作難度較大，其屬于深孔螺絲，同時螺絲孔面是不規則的曲面，人工鎖付需要花費較多工時，同時也容易劃傷產品，若2個部件分別采用不同的自動鎖螺絲設備，會使得投資成本較高，意義不大。
    這里采用馳速八軸鎖螺絲機，可在不同產品中通用，只需調整位置即可，
   CS-DZ8型自動鎖螺絲機

生產陀螺部分時，同時放置2件產品，即一次同時擰好8顆螺絲，生產手柄部分時，需要更換相對應的治具，同時放置4件產品，一次同樣擰好八顆螺絲，更換不同的產品只需更換相對應的治具，調節軸的位置即可，值得注意的是，若要在不同產品中使用，需要螺絲型號一樣或者十分相似。設計方案如下
轉臺式鎖螺絲機

八軸式自動鎖螺絲機可也根據產品需求，更改為4軸，6軸等來滿足其他產品生產要求。
CS-DZ8型自動鎖螺絲機詳細資料可參閱CS-DZ系列鎖螺絲機的介紹
馳速八軸自動鎖螺絲機參數如下：

機器構造	重量：	200kg
	尺寸：	1800高800長700寬
	電源：	AC 220V 50HZ
	功率：	500W
	氣源：	>0.5MPa
	用氣量:	25m3/hour
	機架：	鋼板臺面，鋁合金機架
控制說明	主機程序控制	PLC控制
	人機界面	液晶顯示屏，顯示和調節各項參數
	機器啟動	手動和自動兩種模式
	報警	警示燈閃爍和蜂鳴器嘯叫
送螺釘機	自動送釘機	放在機器后面的機架上
送螺釘機	自動送釘機數量	按照螺釘數量配備
螺絲批	奇力速電批	可根據客戶要求選配
連接	萬向節傳動軸組件	根據要求配備
適用范圍	適用產品尺寸	根據客戶產品訂制
	水平調整范圍：	±30mm的調節量
	垂直調整范圍	±15mm的調節量
	螺絲鎖緊的深度	30mm，如果更深需要定做
	最小螺絲孔距	10mm，最大孔距無限制
檢測項目	電批扭矩檢測	有
	螺絲滑牙檢測	有
	螺絲漏鎖檢測	有
	螺絲漏送檢測	有
	鎖緊不良品的處理	警示燈和蜂鳴器提示
轉盤	配置4個治具	4工位，放工件、擰螺絲同步進行

其主要優點在于可調試，8軸同時擰螺絲，擰好8顆螺絲只需要2-3秒，轉臺可實現取放產品和擰螺絲同步進行，進一步提升工作效率，配置自動送釘機，自動輸送排列螺絲，簡化了螺絲鎖付工序，更重要的是，其操作簡單，設置自動模式，員工只需要取放工件即可。一臺設備可節省7-8名員工。
